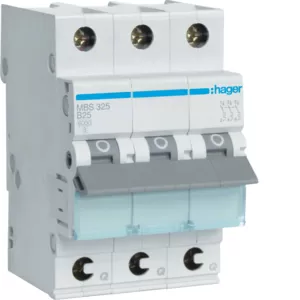

Hager LS-Schalter 3polig 6kA B-25A 3M QC MBS325

Herstellerinfo

Download Datenblatt

Hager LS-Schalter 3polig 6kA B-25A 3M QC MBS325

Verfügbarer Bestand:

Lieferzeit 1 - 4 Werktage

absenden

48,93 €

% UVP 111,98 € (56.3% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-MBS325

EAN: 3250614314902

Inhalt: 1 Stück

Produktinformationen "Hager LS-Schalter 3polig 6kA B-25A 3M QC MBS325"

Der Hager LS-Schalter 3polig 6kA B-25A 3M QC MBS325 ist ein Leitungsschutzschalter mit QuickConnect-Klemme nach E DIN EN 60898-1 (VDE 0641 Teil 11). Er ist am Abgang bis 16A und am Zugang für die Verschienung bis 63A einsetzbar. Der LS verfügt über einen zeitverzögerten thermischen Auslöser für Überlastschutz sowie über einen elektromagnetischen Auslöser für Kurzschlussschutz. Das Gerät ist mit einem Berührungsschutz nach IP2x DIN VDE 0106 Teil 100 mit VDE Zeichen ausgestattet und bietet die Möglichkeit zur direkten Beschriftung. Ein weiterer Vorteil des LS-Schalters ist die Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Bemessungsparameter des LS-Schalters sind: Bemessungsstrom 25 A, Bemessungsisolationsspannung Ui 500 V, Spannungsart AC, Bemessungsstoßspannungsfestigkeit Uimp 4 kV, Umgebungstemperatur während des Betriebs -25 °C, Geeignet für Unterputz-Installation ja, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 10 kA, Überspannungskategorie 3, Frequenz 50 Hz, Auslösecharakteristik B, Anzahl der abgesicherten Pole 3, Anschließbarer Leiterquerschnitt mehrdrähtig 1 mm², Polzahl (gesamt) 3, Einbautiefe 70 mm, Anschließbarer Leiterquerschnitt eindrähtig 1 mm², Bemessungsspannung 400 V, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6 kA, Verschmutzungsgrad 2, Breite in Teilungseinheiten 3, Energiebegrenzungsklasse 3, Schutzart (IP) IP20 und Zusatzeinrichtungen möglich ja.

Der Hager LS-Schalter 3polig 6kA B-25A 3M QC MBS325 ist ideal für den nachträglichen Anbau von Zusatzeinrichtungen und bietet eine sichere Stromversorgung mit hoher Zuverlässigkeit.

Eigenschaften HAGER MBS325

Bemessungsstrom: 25
Bemessungsisolationsspannung Ui: 500
Bemessungsstrom: 25
Spannungsart: AC
Bemessungsstoßspannungsfestigkeit Uimp: 4
Umgebungstemperatur während des Betriebs: -25
Umgebungstemperatur während des Betriebs: -25
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: -
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: -
Geeignet für Unterputz-Installation: ja
Geeignet für Unterputz-Installation: ja
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10
Überspannungskategorie: 3
Überspannungskategorie: 3
Frequenz: 50
Frequenz: 50
Auslösecharakteristik: B
Auslösecharakteristik: B
Anzahl der abgesicherten Pole: 3
Anzahl der abgesicherten Pole: 3
Anschließbarer Leiterquerschnitt mehrdrähtig: 1
Anschließbarer Leiterquerschnitt mehrdrähtig: 1
Polzahl (gesamt): 3
Polzahl (gesamt): 3
Einbautiefe: 70
Einbautiefe: 70
Anschließbarer Leiterquerschnitt eindrähtig: 1
Anschließbarer Leiterquerschnitt eindrähtig: 1
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: -
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: -
Bemessungsspannung: 400
Bemessungsspannung: 400
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6
Mitschaltender Neutralleiter: nein
Mitschaltender Neutralleiter: nein
Verschmutzungsgrad: 2
Verschmutzungsgrad: 2
Breite in Teilungseinheiten: 3
Breite in Teilungseinheiten: 3
Energiebegrenzungsklasse: 3
Energiebegrenzungsklasse: 3
Schutzart (IP): IP20
Schutzart (IP): IP20
Zusatzeinrichtungen möglich: ja
Zusatzeinrichtungen möglich: ja

Angaben zur Produktsicherheit

Hersteller:
Hager Vertriebsgesellschaft mbH & Co. KG
Zum Gunterstal 1
66440 Blieskastel
Deutschland

E-Mail: info@hager.de
Telefon: +4968429450
