ABN Wandgehäuse schutzisoliert IP43 S43

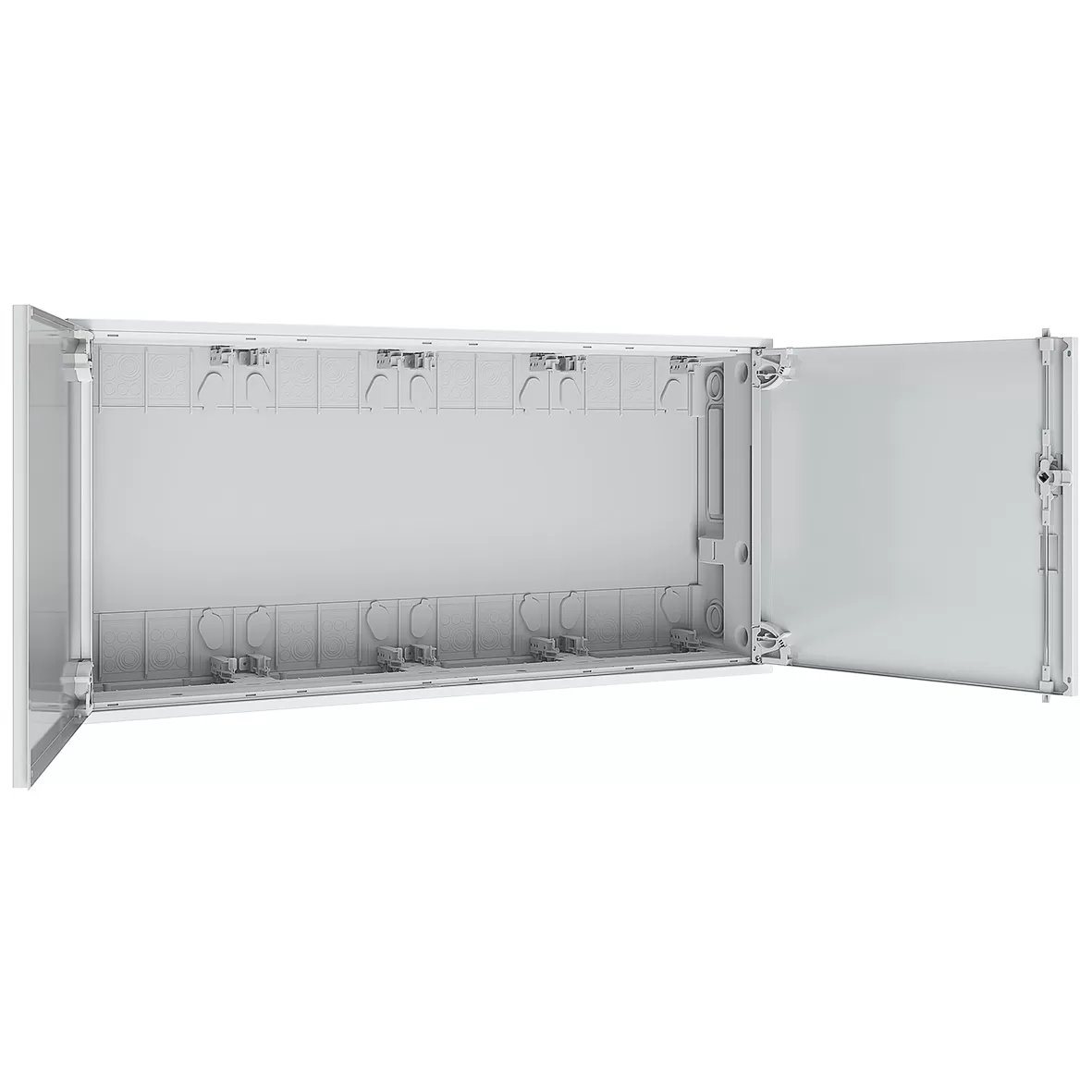

Der ABN Wandgehäuse schutzisoliert IP43 S43 ist ein Wandgehäuse mit den Außenmaßen B x H x T (mm) 1050 x 500 x 210. Es ist eine Breite von 4 und eine Höhe von 3 und eine PLE 144. Schutzklasse II (Baureihe S) und Schutzklasse I (Baureihe SV) bieten eine Schutzart von IP43 für Geräte bis 400 A.

Es kann als Unterputz, Aufputz oder teilversenktes Gehäuse mit innerer oder äußerer Befestigung montiert werden. Breiten von 300, 550, 800, 1050 und 1300 mm sind verfügbar sowie Höhen von 500, 650, 800, 950, 1100 bis 1250 und 1400 mm. Die Tiefe beträgt 210 mm und die Farbe ist RAL 9016 (verkehrsweiß). Bis zu 540 Platzeinheiten sind möglich.

Es wird aus 1 mm Stahlblech hergestellt, pulverbeschichtet und beidseitig vorgeprägt für Sammelschienendurchführung 300 x 80 mm und Verschraubung M50. Es verfügt über Leitungseinführungen 2K-Membranflansch unten und oben je 35 x pro Feld. Die Tür ist innen liegend, kann mit oder ohne Werkzeug demontiert und justiert werden und hat einen Öffnungswinkel von 110°. Der Verschluss ist serienmäßig plombierbar und es gibt einen 3-Punkt-Stangenverschluss ab 1250 mm Bauhöhe oder eine 2-türige Ausführung.

Darüber hinaus ist das Gehäuse vorbereitet für den Einbau von standardisierten Modulbausätzen auf NT-Trägerprofilen oder für durchgehende Montageplatten. Es entspricht den Anforderungen der DIN EN 61439-1 (VDE0660 Teil 600-1).

Eigenschaften ABN S43

• Montageart: Aufputz
• Art der Abdeckung: Tür
• Ausführung Deckel: ohne
• Art der Tür: Doppel
• Transparenter Deckel/Tür: nein
• Mit Schloss: nein
• Nennstrom (In): 400
• Höhe: 500
• Breite: 1050
• Tiefe: 210
• Einbautiefe: 190
• Innentiefe: 200
• Materialstärke Gehäuse: 1.5
• Materialstärke Tür/Deckel: 2
• Farbe: weiß
• RAL-Nummer: 9016
• Anzahl der Module: 1
• Anzahl der Reihen: 4
• Breite in Teilungseinheiten: 48
• Anzahl der Öffnungen für Flanschplatten: 8
• Anbaumöglichkeit: ja
• Anzahl der Leitungseinführungen: 320
• Werkstoff des Gehäuses: Stahlblech/Kunststoff
• Oberfläche: pulverbeschichtet
• Mit Montageplatte: nein
• Geeignet für Außengebrauch: nein
• Geeignet für Blitzschutz: ja
• Schutzart (IP): IP43
• Schutzart (NEMA): sonstige
• Schutzklasse: II
• Schlagfestigkeit: IK09
• Funktionserhalt: ohne

Angaben zur Produktsicherheit

Hersteller:
ABN GmbH
Daimlerstraße 10-12
74196 Neuenstadt
Deutschland

E-Mail: DE-ABN-Zentrale@se.com
Telefon: +497139940
